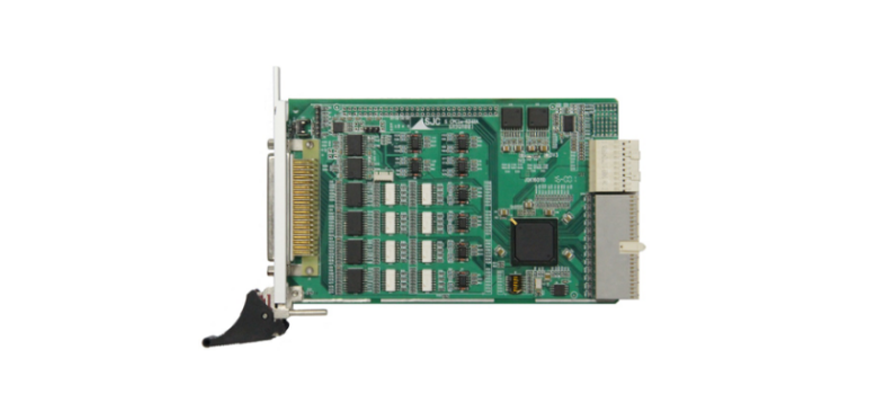

S CPCIE-6248A输入输出开关量板卡



产品介绍

板卡基于标准PXI/PXIe架构设计，单板包含16路输入开关量、32路输出开关量和1路磁隔离RS422通信接口，可应用于航空、航天、工业自动化控制等领域的数字量采集及输出系统。



产品特点

1. 16路光耦隔离输入开关量；

2. 32路光耦隔离输出开关量；

3. 1路全双工RS422磁隔离接口，可配置为2路半双工RS485接口，波特率可通过软件配置为标准波特率，也可根据用户需要配置为任意波特率。



软件兼容性

LabView、Visual Studio



操作系统

Windows XP、Windows 7/8 x64/x86、VxWorks、RTX、Linux



规格参数

输入为OC接口，可以外接用户电源

光耦传输速率：15M

输出最大外接电压：50V

输出为光耦隔离

每通道输出最大电流：40mA

隔离电压：15kV

32bit@33M标准PCI总线

标准3U欧规卡，符合PXI/PXIe规范



接口和电源

接线端子：DB78（母头）

电源要求：+12V

整板功耗：≤8W

外观尺寸（不包括连接器）：160mm × 100mm



应用领域

可广泛应用于航空、航天、工业自动化控制等领域的测试、测量、控制系统。
