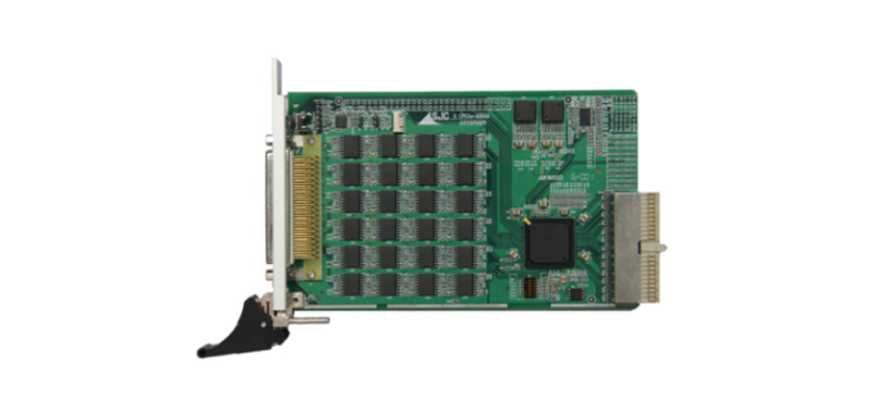

S CPCIE-4224A 485/422通信卡



产品介绍

板卡基于标准PXI/PXIe架构设计，单板可配置为24路485半双工通信或12路422全双工通信功能，可应用于航空、航天、工业自动化控制等领域的数据通讯系统。



产品特点

1. 24路半双工RS485磁隔离接口；

2. 12路全双工RS422磁隔离接口；

3. 波特率可通过软件配置为标准波特率，也可根据用户需要配置为任意波特率；

4. 符合 EIA RS-422 串行通信接口电气标准；

5. 当用于RS485通信时，数据链路层符合HDLC协议



软件兼容性

LabView、Visual Studio



操作系统

Windows XP、Windows 7/8 x64/x86、VxWorks、RTX、Linux



规格参数

支持UART协议

支持HDLC协议

32bit@33M标准PCI总线

标准3U欧规卡，符合PXI/PXIe规范



接口和电源

接线端子：DB78（母头）

电源要求：+12V

整板功耗：≤6W

外观尺寸（不包括连接器）：160mm × 100mm



应用领域

可广泛应用于航空、航天、工业自动化控制等领域的数据通讯系统。
