实验测试设备



产品介绍

实验测试设备,为XXX系统多方向加速度过载测试试验中提供测试激励,同时对XXX系统的响应进行采集、记录。实验过程中XXX型过载实验测试设备,可对XXX系统传感器提供测试激励,同时对传感器的输出信号进行解调、数据采集、存储及数据导出等功能。



系统组成

1、传感器激励驱动和解调部分;

2、传感器数据采集和存储部分;

3、多方向加速度传感器采集电路。

4、上位机通讯接口;

5、锂电池组充、放电管理部分;

6、综合信息显示部分;



应用案例

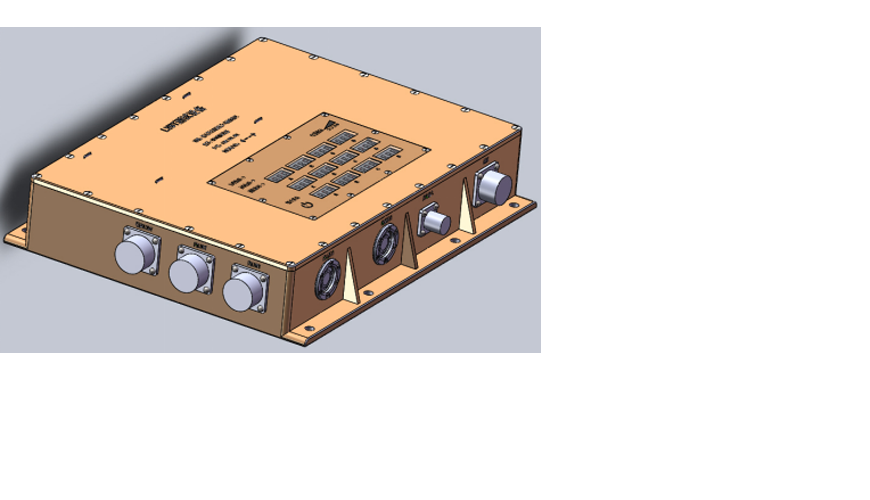

实验测试设备通过螺钉悬挂在被测设备机箱壳体1公分厚的钢板上,机箱在左、右两个方向上均可承受20g加速度的过载。机箱成长方体状,壳体内部采用环氧树脂胶灌封,当左右方向产生20g过载时,盒体承受剪切力的面积最大,充分发挥环氧树脂的弹性,能够大大提高设备的抗过载能力。

设备内部结构分为电池仓和电路板仓两个部分,两个仓之间通过电缆进行柔性连接。在机箱设计时,电池仓要比电池的体积稍大,使金属壁与电池间拉开间距(这个间距需要计算),以便填充更多环氧树脂进行缓冲。
